Roger Touchscreen Mic
簡單直觀的Roger麥克風， 教師可以戴在脖子上或放在桌上， 以便配戴者聽老師或在小組討論中， 聽到其他同學的說話聲。
目錄
當戴在脖子上時，Roger touchscreen可以將老師的聲音直接傳輸到學生的聽力設備以及DigiMaster，幫助在嘈雜的環境中聽清聲音。當放置在桌子上時，這款無線麥克風會切換到小組互動模式，讓孩子們更了解同伴並參與課堂。
- 全自動
Roger Touchscreen Mic觸控螢幕麥克風可根據其位置自動從單一說話者模式切換到小組討論模式。
- 安心無憂
因其直觀的指示燈和易於使用的介面，Roger Touchscreen Mic使教師和學生能夠輕鬆積极參與現代課堂。
- 完美匹配
幾乎與每個助聽器、人工電子耳、骨傳導助聽器和聲場放大系統的兼容選擇。

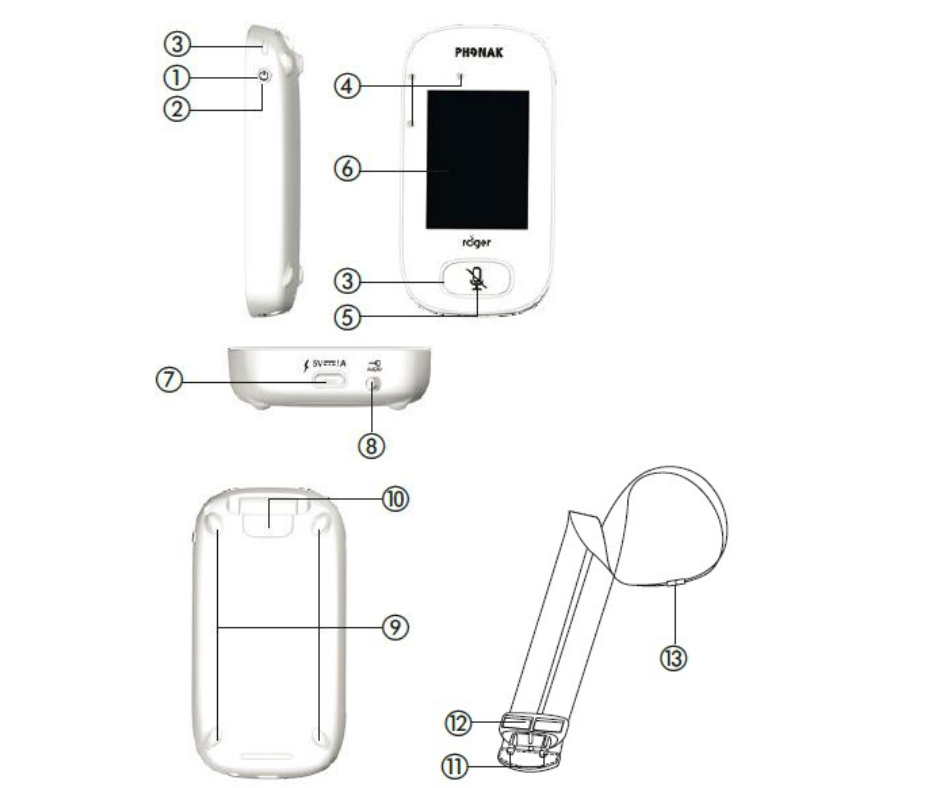

Roger Touchscreen mic 發射器介紹
- 開/關 切換開關
- 喚醒/睡眠
- 指示燈
- 崁入式麥克風
- 靜音按鍵
- 觸控顯示螢幕
- 迷你USB充電插孔
- 3.5mm音源輸入插孔
- 腳座
- 頸掛帶/腰帶夾 解除鍵
- 頸掛帶頭
- 長度調整扣
- 安全鬆脫扣

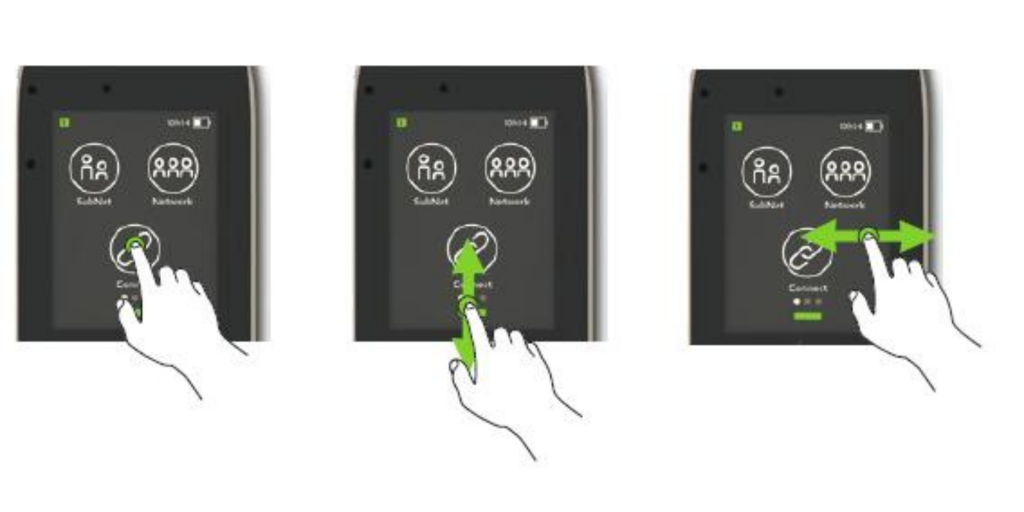

觸控顯示螢幕
觸控螢幕可透過兩種手勢進行操作﹕點擊及滑動點擊 滑動(上下及左右)

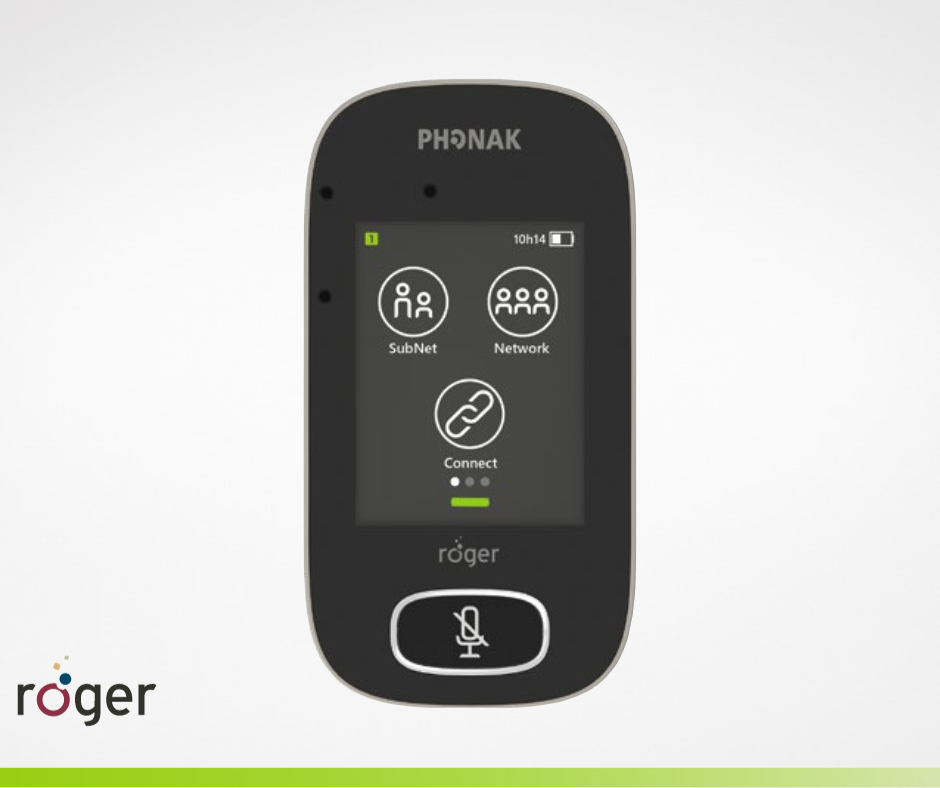

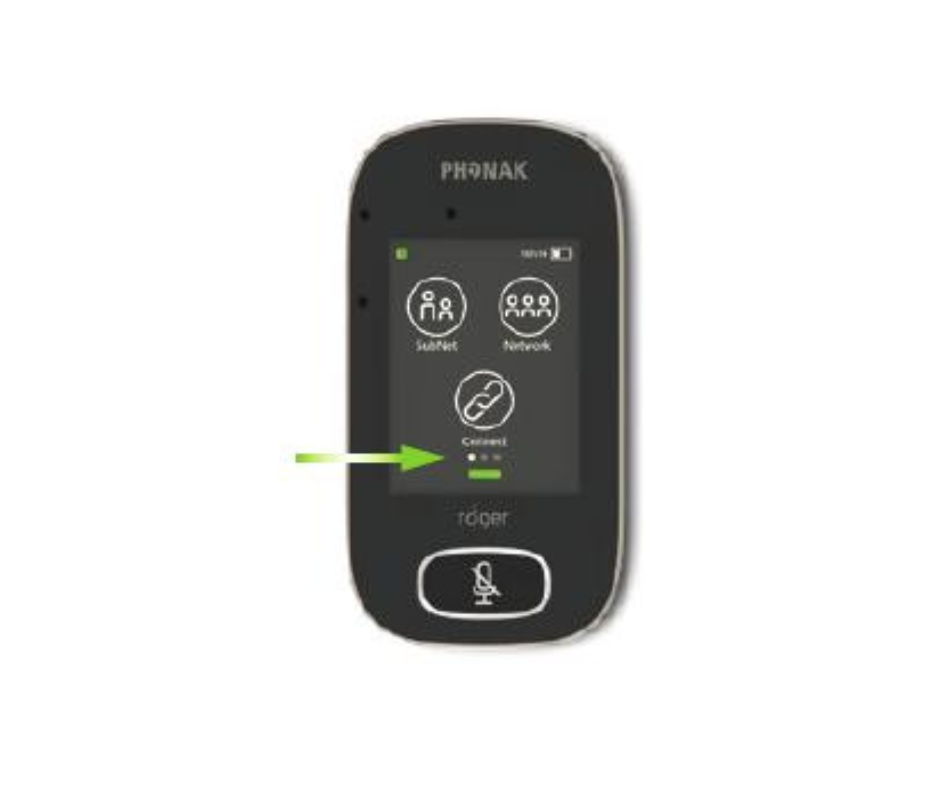

開機主畫面
開機主畫面會出現三個圖示並可以透過向左滑動進入下個畫面，螢幕下方白點代表所處的頁面位置。

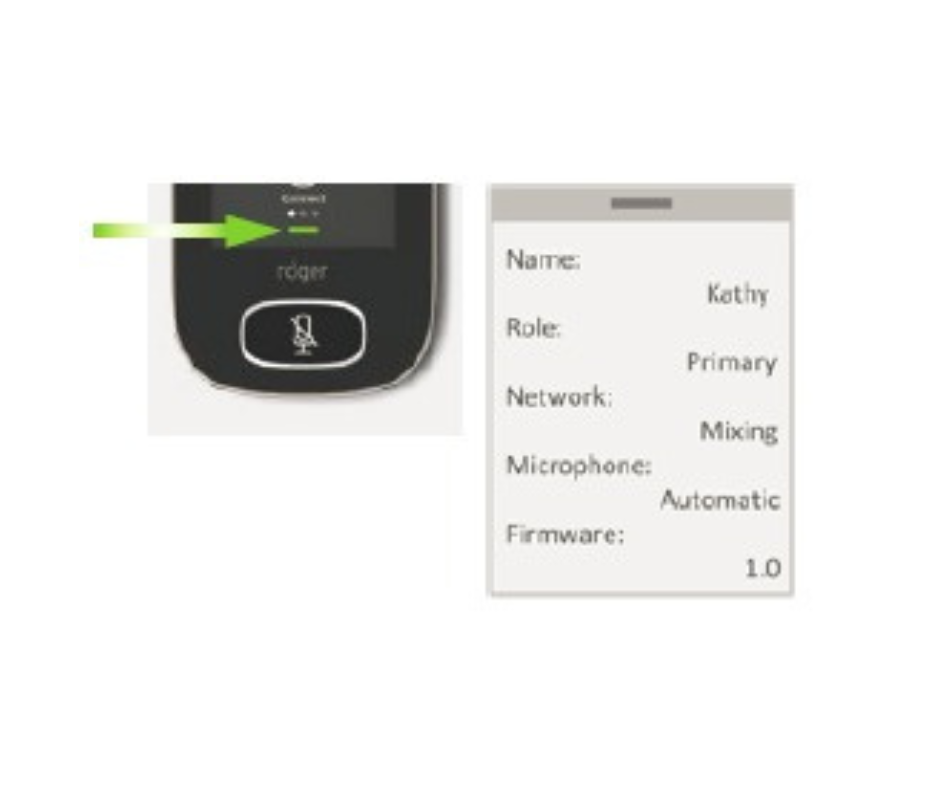

快速檢閱功能
使用這個功能可以快速檢閱這部發射器的狀態。
如何使用﹕
發射器開機後於螢幕畫面下方有一個綠色橫條 ，將此手指輕觸綠色橫條並將綠色橫條往螢幕 上方滑動，即可進入快速檢閱此發射器設定。
顯示內容
| 名稱 | 可於設定中設定發射器名稱 |
| 角色 | 顯示發射器在網絡中的身分﹕獨立、主要麥克風、次要麥克風 |
| 網絡 | 顯示目前網絡模式﹕混合、主要發話、平等發話 |
| 麥克風 | 顯示目前麥克風模式﹕自動、small group、訪談模式、Landyard |
| 韌體版本 | 顯示目前發射器韌體版本 |
基本操作

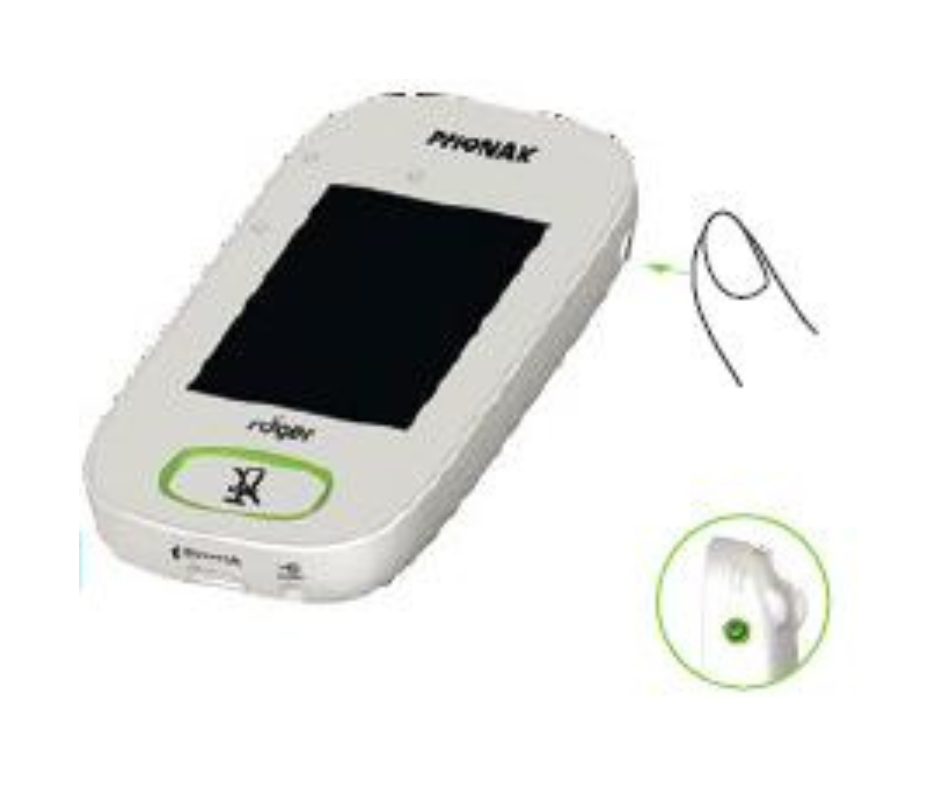

發射器開機
發射器開機持續按住電源開關鍵直到指示燈綠燈閃爍即開機。
發射器關機
持續按住電源開關鍵直到螢幕跳出電源關閉指示，依照螢幕指示選擇是/否。

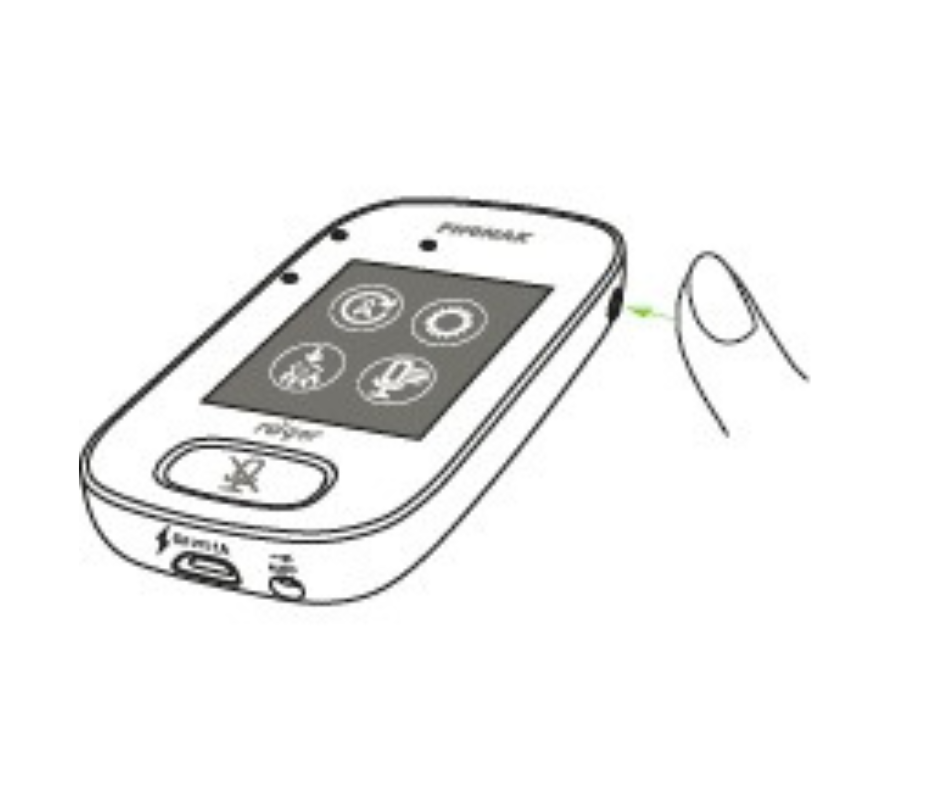

喚醒/睡眠
- 發射器進入睡眠狀態可以省電且避免誤觸螢幕功能。
- 可以透過輕按開關鍵或依照您設定的時間
- 未操作螢幕功能即自動進入睡眠狀態 (設定您要的時間 設定/顯示/螢幕保護/啟動時間 進行選擇)。
- 螢幕在睡眠狀態中，輕按開關鍵即可立即喚醒。

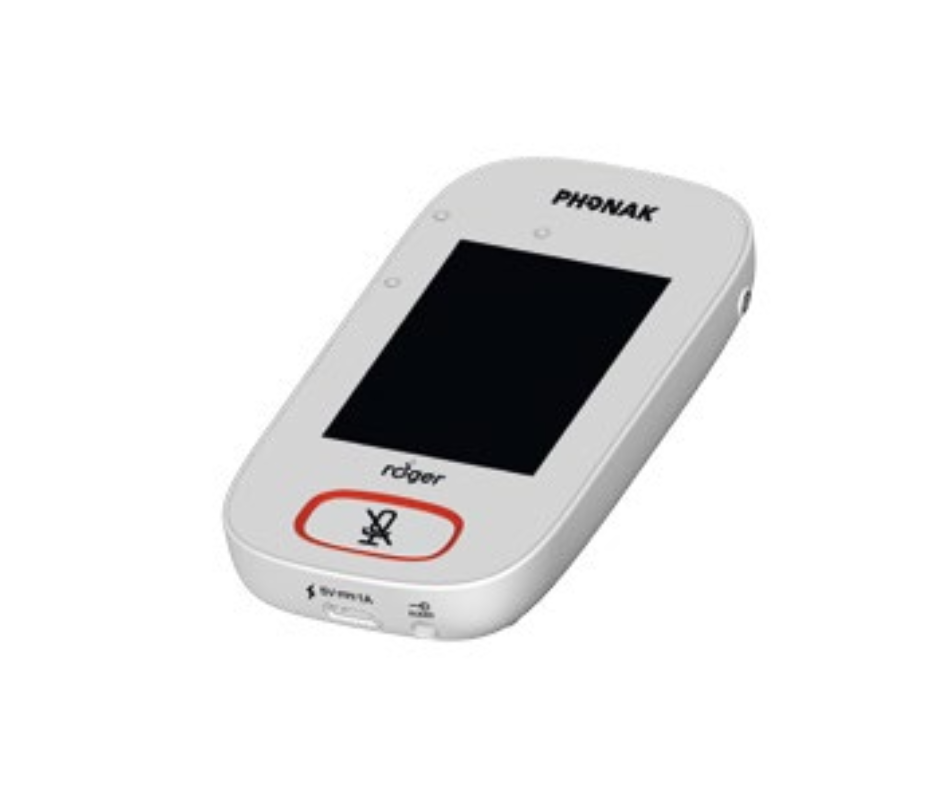

靜音/取消靜音
靜音
‧ 輕按螢幕下方 靜音 按鍵。
‧ 指示燈閃爍紅燈，且螢幕會短暫出現靜音圖示。
取消靜音
‧ 再輕按一次 靜音 按鍵即可取消靜音。
基本功能

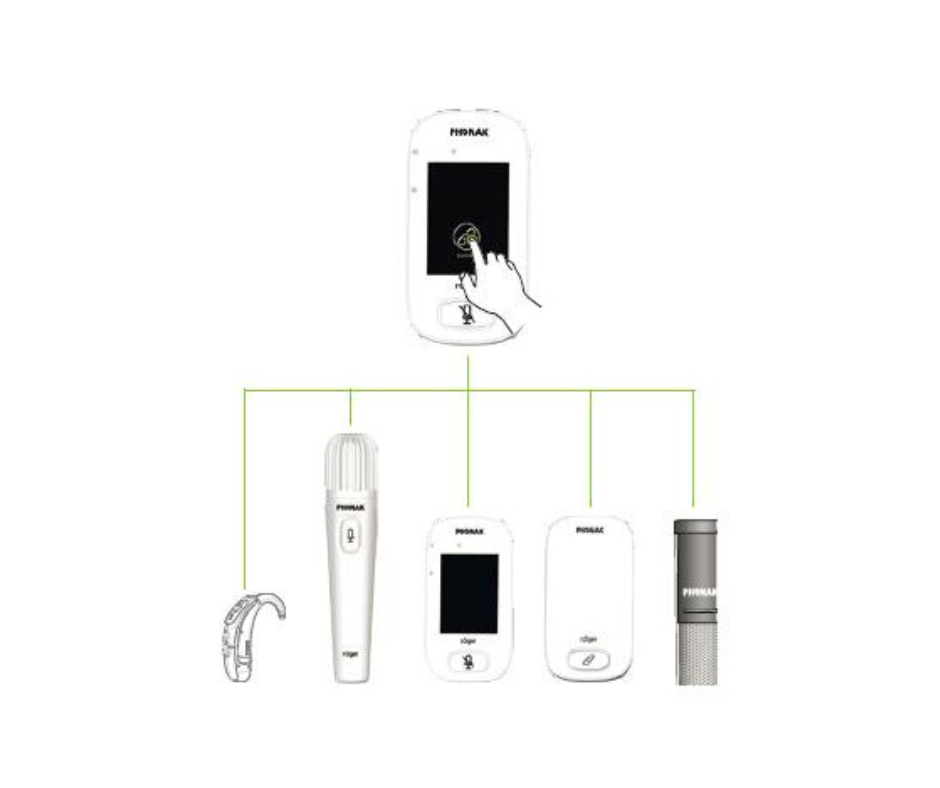

連結
連結發射器附近的 Roger 設備，包含接收器、發 射器及聲場喇叭，可連結至相同的教學網絡內。
如何使用﹕
- 連結前需將要連結的Roger設備開機並在 Roger Touchscrren發射器10公分距離內。
- 點選 連結 圖示增加設備至網絡中。
網絡
回到發射器已存在的網絡中。
如何使用﹕
- 網絡 是發射器預設的模式-圖示會自動選擇(外圈顯示綠色)
- 正常使用不需選擇網絡圖示，除非有使用SubNet子網絡功能。
確認
無線方式檢視其他Roger設備的資料。
如何使用﹕
‧ Roger設備必須開機。
‧ 滑動螢幕選單至第二頁出現 確認 圖示。
‧ 欲檢視的Roger設備靠近發射器10公分的距離內。
‧ 點選 確認 圖示。
裝置列表
列表顯示有哪些Roger設備目前在網絡內且是否開機。
如何使用﹕
- 確認所有Roger設備已開機。
- 滑動螢幕選單至第二頁 裝置列表 圖示。
- 點選 裝置列表 圖示(螢幕右上角會出現持續旋轉的搜尋符號)。
- 將Roger Touchsceen靠近Roger設備10公分的距離。
- Roger設備將出現在列表上(若列表上的設備已經與發射器連結，則會出現連結圖示)。
- 任何時候欲停止搜尋，點選左上角主畫面的圖示即可。（較遠距離外的發射器也可能被偵測到）
中斷連結
將Roger設備由發射器的網絡中斷連結。
如何使用﹕
- 滑動螢幕畫面至第二頁出現 中斷連結 圖示。
- 將Roger設備靠近發射器10公分的距離內。
- 點選 中斷連結 圖示。
Soundfield 聲場喇叭
調整已連結的Roger DigiMaster聲場喇叭的音量。若沒有連結任何聲場喇叭則圖示會顯示灰色圖示。
如何使用﹕
- 確定Roger DigiMaster喇叭已經開機。
- 滑動螢幕畫面至第二頁出現Soundfield 圖示。
- 點選 Soundfield 圖示。
- 透過使用 +/- 調整音量。
進階網絡功能
Roger無線通訊科技可以使用下列進階網絡功能。
SubNet子網絡
使用這功能可以暫時提供一對一或更多學生的分開教學使用，不需將原來已經建立的網絡內團體停止。
適用﹕一對一的教學，小團體教學，資源班教學使用。
JointNet加入網絡
使用這個功能加入其他已經存在的教學網絡中，不需要中斷教學，只需透過與已經在網絡中的任何發射器或接收器連結。
適用﹕協同教學教師，助理教師。
如何使用﹕
- 滑動螢幕畫面至第三頁出現 JointNet 圖示。
- 點選 JointNet 圖示在靠近距離10公分內已經在網絡中的Roger發射器、接收器或Roger WallPilot。
NewNet 建立新網絡
刪除目前發射器已建立的網絡(包含SubNet子網絡)，並建立新的網絡。
如何使用﹕
- 滑動螢幕畫面至第三頁出現 NewNet 圖示。
- 點選 NewNet圖示。
- 畫面出現產生新的網絡?選擇是/否。
麥克風模式
自動模式（預設）
麥克風會自動選擇適合的模式﹕包含small Group、訪談模式或Lanyard。這個自動選擇
的功能是基於麥克風內建的加速度偵測計分析發射器所處的方向及位置。

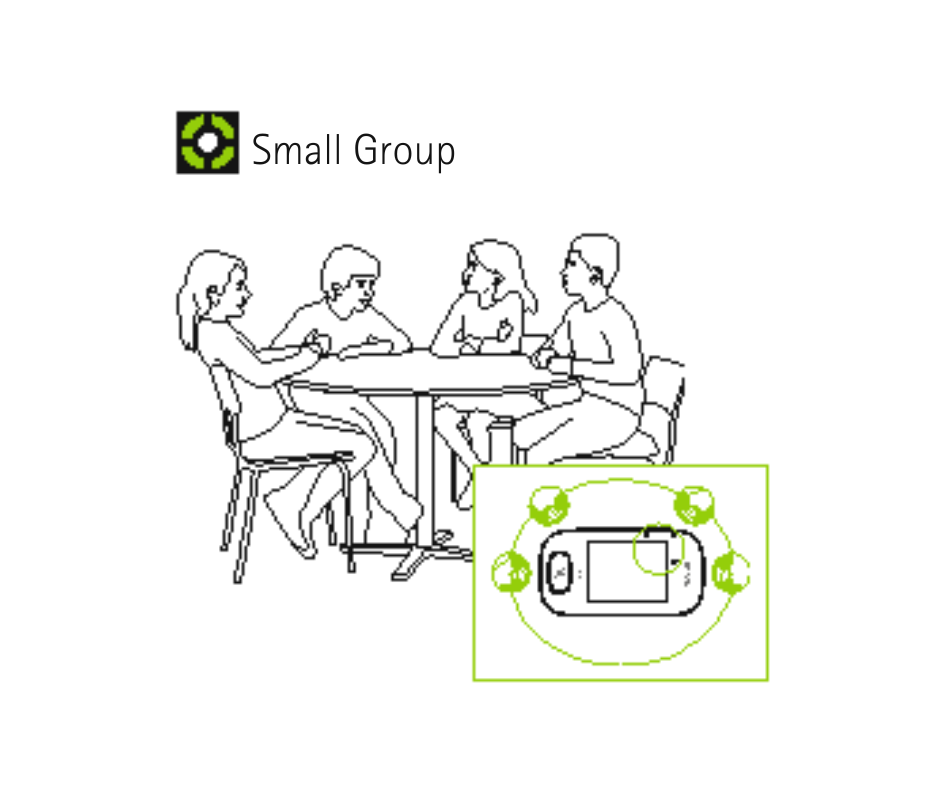

Small Group - 小團體模式
小團體模式適用於2至5位同學小組討論時使用。
如何使用﹕
- 將Roger Touchscreen Mic放置於桌子的中央。
- 發射器將偵測說話者的位置自動將麥克風收音方向切換至目前的說話者。
- Small Group模式圖示將顯示在螢幕上方狀況欄上。
( 當使用Small Group模式，已經連結所有的partner mic 及聲場喇叭將暫時關閉。)

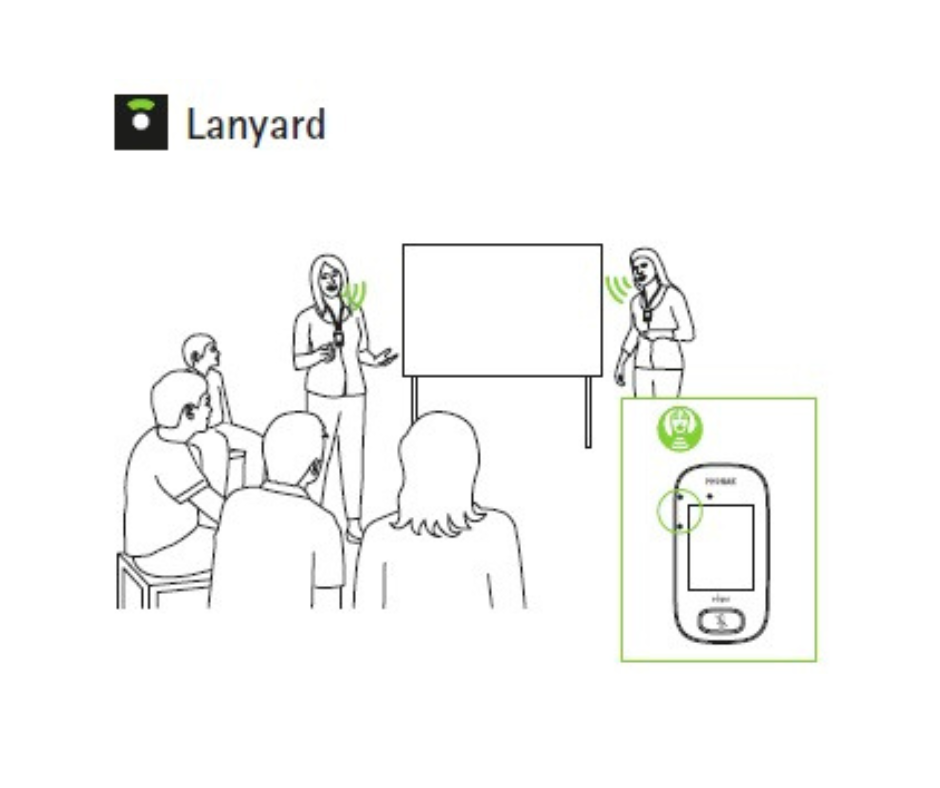

Landyard - 頸掛模式
頸掛模式適用於教師將發射器頸掛配戴使用。
頸掛模式圖示將顯示在螢幕上方狀況欄上。

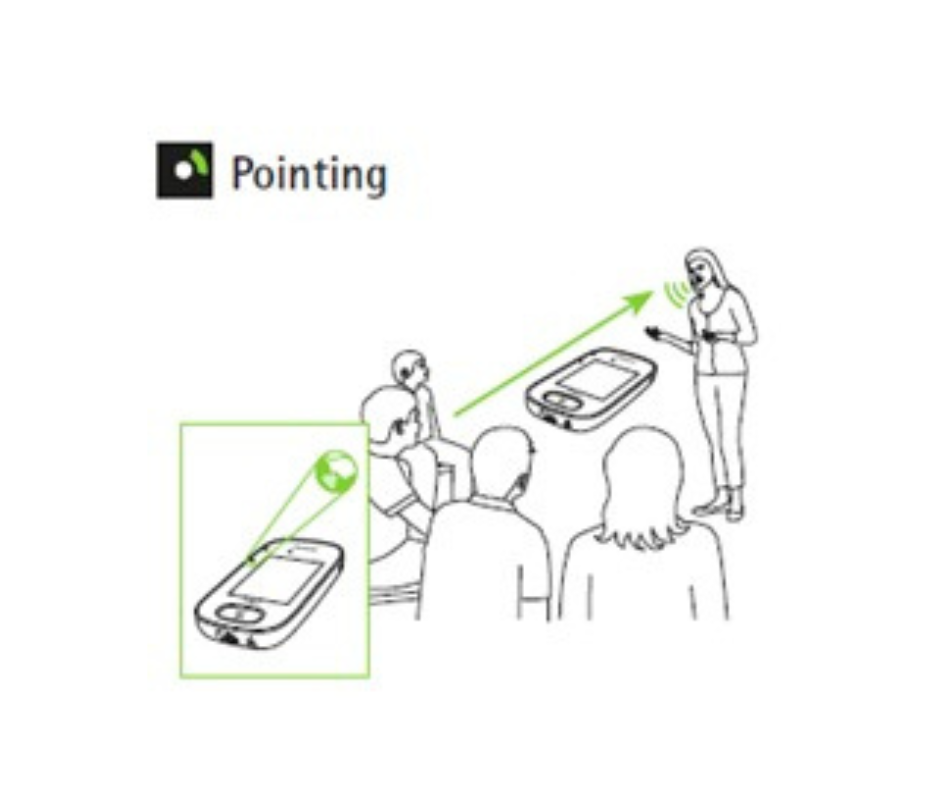

Pointing-訪談模式
較大年紀的學生可以自己攜帶發射器在不同的教室使用，透過訪談模式可以讓學生自己將麥克風對著教師講話的方向收取教師說話的聲音，收音距離約可達4公尺。
- 訪談模式圖示將顯示在螢幕上方狀況欄上。
- 僅適用於發射器在獨立使用時。
* 訪談模式在預設是未啟動的(麥克風模式選單呈現灰色)。若要啟動請至設定/訪談模式/啟動 。
設定
設定目錄選單
使用這個選單可以調整發射器的功能設定。部分選擇使用功能會呈現灰色，只有在選擇使用時才會出現。
如何使用﹕
- 滑動螢幕畫面至第二頁出現 設定 圖示。
- 點選 設定 圖示。
- 依照需求改變設定。
- 完成後，點選 返回 (螢幕上方左側)
- 或點選 Home 鍵即可返為主螢幕。
語言
設定發射器顯示語言種類。
如何使用﹕
- 選擇選單中想要使用的語言，點選即可。
姓名
可以將發射器設定使用者姓名以利在教學網絡中容易辨識。
如何使用﹕
- 左右選擇欲輸入的英文字母，刪除點選右側”X”符號。
網絡模式
網絡中有連結多部發射器同時使用，可以選擇不同的發話模式﹕
- 混合(預設)
- 主要發話
- 平等發話
網絡模式-混合
混合模式是適合協同教學使用，提供給教師及助理教師各自配戴的發射器麥克風，可以將老師的聲音同時傳輸發話。
網絡模式-主要發話
主要發話模式讓主要發射氣說話時擁有最優先發話權，網絡內的其他發射器是無法插話的，且當其他非主要發話者在說話時，主要發話發射器可以在任何時候插話取得發話權。
網絡模式-平等發話
平等發話模式在網絡內有兩支以上的發射器使用時，優先說話的發射器取得說話權，當說話停止時，其他發射器才可以說話，任何發射器說話取得說話權時，其他發射器無法插話。
按壓說話功能(PTT)
讓任何一部Roger Touchscreen Mic發射器啟動/關閉 Roger Pass-around助手麥克風按壓說話功能(PTT)。Roger Touchscreen Mic發射器自己本身並不具備按壓說話功能(PTT)。
Roger Pass-around助手麥克風提供兩種不同的方式收取說話者的聲音﹕
- 預設(如同其他所有的Roger發射器)﹕自動聲音偵測器(VAD)
- 選擇設定﹕手動按壓說話功能(PTT)
PTT功能預設是關閉的，若需要使用這個功能需要透過Roger touchscreen mic設定。
同一時間只有一部Roger Pass-around助手麥克風使用者在網絡中可以傳輸聲音。優先順序依據使用者誰先使用按壓說話功能(PTT)鍵取得說話權。
如何啟動/關閉 按壓說話功能(PPT)﹕
- 選擇啟動或關閉
訪談模式
啟動/關閉 發射器麥克風訪談模式。
如何使用﹕
- 依照使用需求選擇啟動/關閉發射器麥克風訪談模式。
當訪談模式關閉時，在麥克風模式選項內訪談模式會呈現灰色且無法選擇的狀態。
音源設定
Roger Touchscreen Mic提供下列音源連結﹕
輸入
可以將透過Roger Touchscreen Mic發射器連接任何多媒體設備將音訊傳至網絡內。
如何使用﹕
- 將連接線一端連接到多媒體設備音源輸出孔(例如﹕耳機孔)。
- 將連接線另外一端連接到Roger Touchscreen Mic底部3.5mm音源孔。
- 選擇 輸入。
輸入(平板/電腦)
可以透過Roger Touchscreen Mic發射器連接平板或電腦將說話者的聲音進行錄音。
如何使用﹕
- 將錄音線一端連接到3.5吋麥克風插孔。
- 將錄音線另外一端連接到Roger Touchscreen Mic底部3.5mm音源孔。
- 選擇 輸出(平板)。
輸出(平板)及輸出(電腦)設定的差異在於Roger Touchscreen Mic的輸出音量差異。
Roger receiver設定
使用這個功能可以設定Roger接收器的設定值。
- 接收器名稱(可以在網絡中輕鬆辨識)
- EasyGain音量(調整音量)
- CI檔案(僅適用Roger X)
- 預設值
如何使用﹕
- 確認Roger接收器在Roger Touchscreen Mic 10公分的距離內。
- 選擇Roger receiver設定選項。
- 選擇要設定的項目。
接收器名稱
如何使用﹕
- 選擇接收器名稱
- 透過滑動點選輸入姓名字母。
- 刪除字母點選X(右側)。
EasyGain音量
按+/-按鍵每調整一格增加2分貝的音量(最多增加或減少8分貝)。
預設值
將Roger接收器重設為出廠預設值。
如何使用﹕
- 選擇預設值設定
檢視網路
顯示哪部麥克風或聲場喇叭目前與Roger Touchscreen Mic在網絡連結。這些設備必須開機並顯示在設備列表上。
如何使用﹕
- 選擇查看Mulitalker(Roger發射器及Roger多媒體發射器)或檢視DigiMasters(RogerDigiMasters)
DigiMaster音源輸入
調整Roger DigiMaster聲場喇叭音源輸入的音量。
如何使用﹕
- 增加音量，按+
- 減少音量，按-
重新配置
重設Roger Touchscreen Mic語言設定至出廠狀態。
如何使用﹕
- 選擇啟動/已停止(預設)
- 啟動時在下一次開機時將詢問選擇麥克風語言
- 選擇已停止當麥克風關機語言將被保留。
驗證模式
提供專業人員可以將設備設定至驗證模式以進行測試。當驗證模式啟動時，螢幕將顯示橘 色的橫條及圖框提醒。
如何使用﹕
‧ 選擇已啟動/停止(預設)
當發射器關機重新開機，驗證模式會自動被設定至停止。
驗證模式
提供專業人員可以將設備設定至驗證模式以進行測試。當驗證模式啟動時，螢幕將顯示橘 色的橫條及圖框提醒。
如何使用﹕
‧ 選擇已啟動/停止(預設)
當發射器關機重新開機，驗證模式會自動被設定至停止。
快速選單
除了連結、確認、中斷連結、設定按鍵圖示存在，其他按鍵圖示將被關閉(這四個功能可提供日常基本使用需求)。

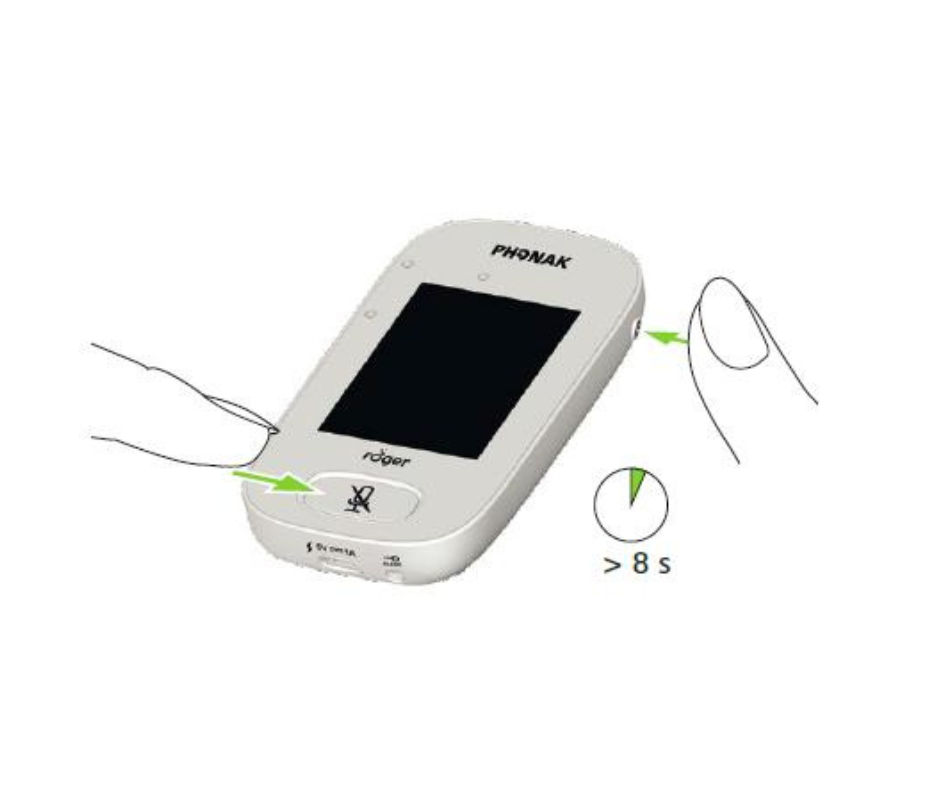

發射器強制重新開機
發射器內建可充電鋰電池
當發射器操作當機無反應時，可將發射器強制重新開機。
如何操作﹕
- 同時按住開關鍵及靜音鍵持續8秒鐘。
- 指示燈閃爍綠燈且發射器會自動強制重新開機。
Touchscreen 配件

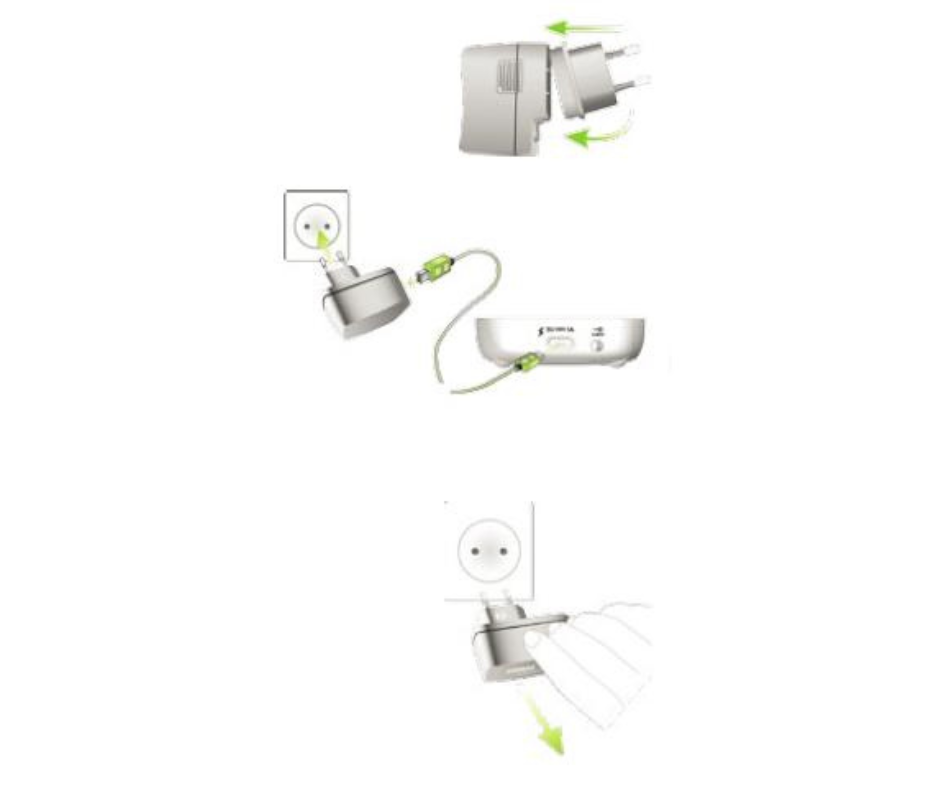

充電器
發射器內建可充電鋰電池
充電時將Micro USB連接線USB插頭端插至充電變壓器上，另一端Micro USB插頭端插至主機下方插座上，再將充電變壓器插至電源上即可開始充電。 當充飽電時，指示燈顯示為固定的綠燈時，請將充電變壓器插頭拔下，並將Micro USB線從主機插座拔下。

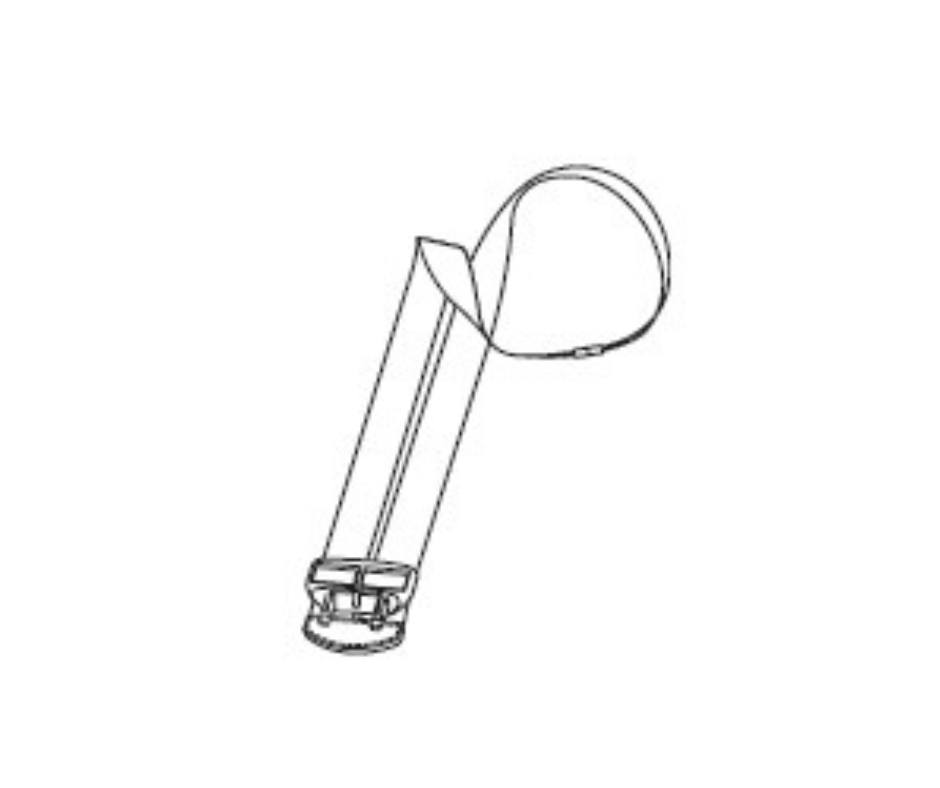

頸掛帶
將頸掛帶插入發射器背後之上方插孔即可將頸掛帶與主機連接。

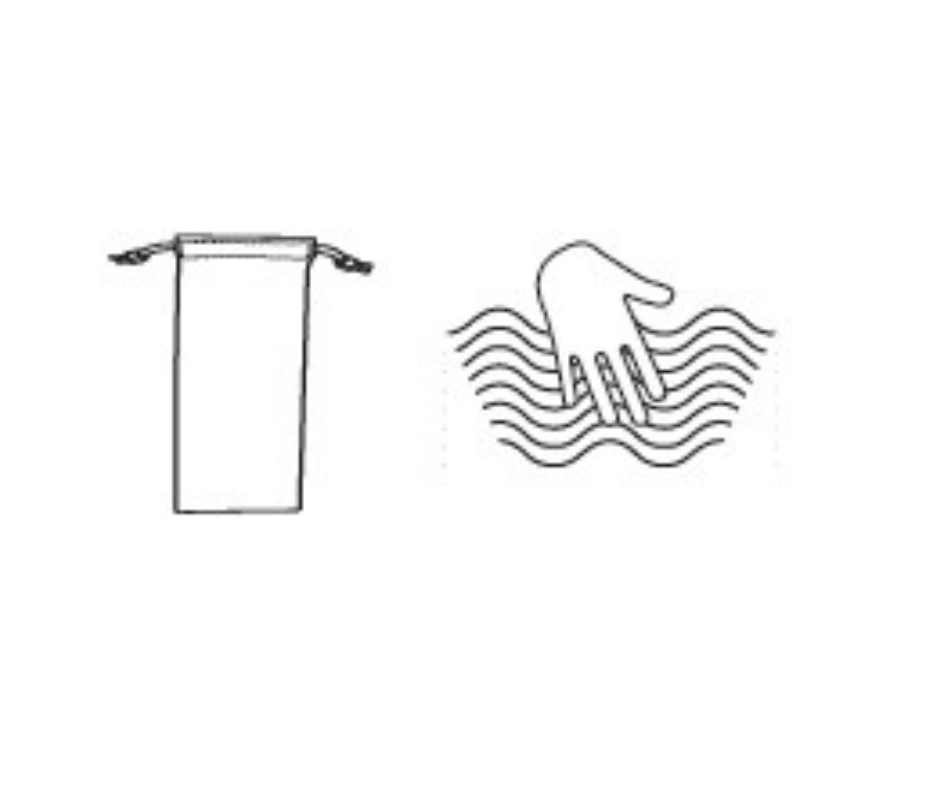

收納布套
使用時將發射器放置於收納布套中，可避免發射器刮傷。布套請用清水手洗。

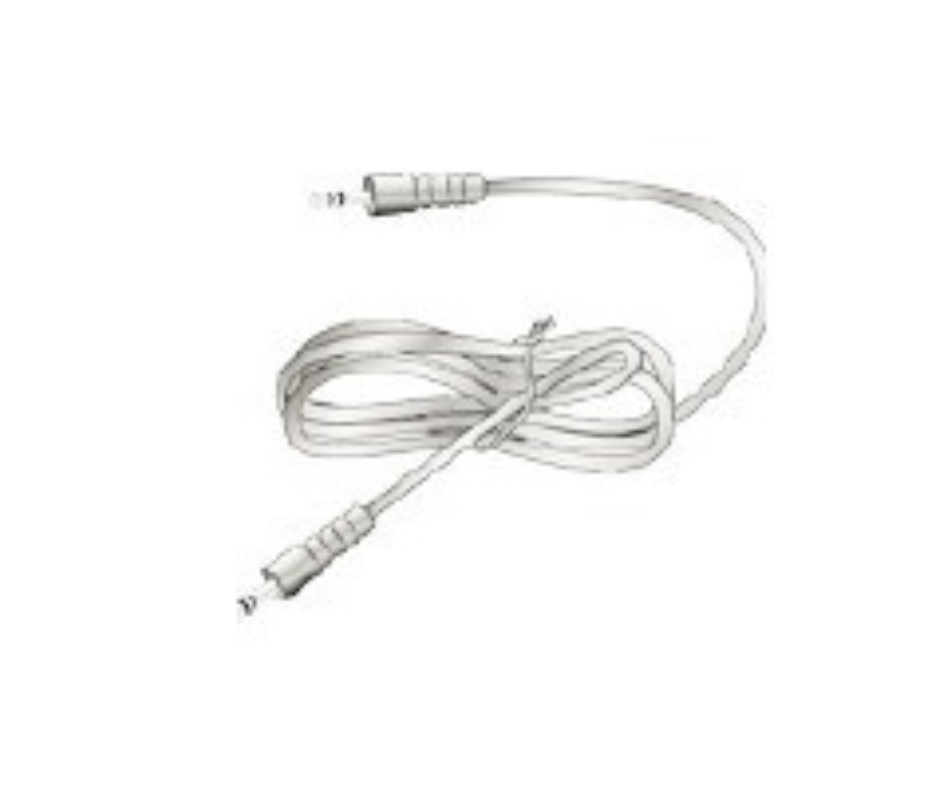

音源線
使用音源線，可將音源設備之音源輸入至發射器使用。

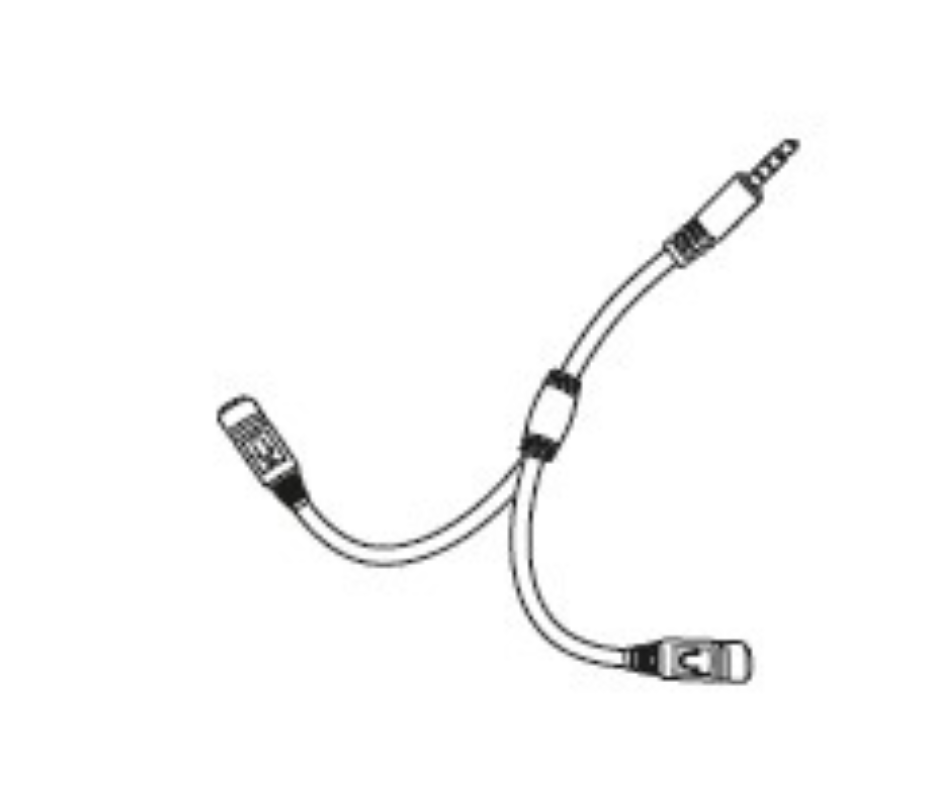

錄音線
使用錄音線可將發射器輸出的聲音輸出至電腦或錄音裝置使用。
常見問題
在同一個網絡內可以連接多少Roger設備？
- 可連結無限制數量的 Roger 接收器。
- 最多可連結 35 部的 Roger 發射器。
- 最多 1 部 Roger DigiMaster 5000 聲場喇叭。
- 最多 2 部 Roger DigiMaster 7000 聲場喇叭。
Roger Touchscreen Mic 發射器是否可以加入以 Roger inspiro 發射器為主要發射器的 教學網絡?
- 可以,只需要再靠近 Roger inspiro 發射器 10 公分的距離內按連結功能即可。
- Roger inspiro 必須在Roger only 的模式，不能在Roger+FM 的模式。
Roger inspiro 發射器是否可以加入以 Roger Touchscreen Mic 發射器為主要發射器的 教學網絡?
- 可以,但 Roger touchscreen Mic 發射器網絡模式必須設定在主要發話或平等發話模式。
- Roger touchscreen Mic 在靠近 Roger inspiro 距離 10 公分內按連結功能即可。
如何知道 Roger Touchscreen Mic.在教學網絡中是主要發話者?
在螢幕上方狀況欄的最左側會顯示”1″，即代表在網絡中為主要發話者。
如何改變麥克風模式？
- 滑動螢幕畫面至第三頁出現 麥克風模式 圖示。
- 點選 麥克風模式 圖示。
- 選擇想要使用的麥克風模式。
如何使用Roger Pass-around助手麥克風(PTT)？
- 將Roger Pass-around靠近嘴邊
- 持續按住麥克風上的按鍵說話
- 綠色指示燈表示聲音正在傳輸到Roger接收器及聲場喇叭
- 若有其他的Roger Pass-around在網絡內，將顯示橘色指示燈
- 當完成說話，鬆開麥克風按鍵即可
- 指示燈將關閉(沒有顏色)
如何使用Roger Pass-around助手麥克風(VAD)？
- 將Roger Pass-around靠近嘴邊
- 綠色指示燈表示聲音正在傳輸到Roger接收器及聲場喇叭
- 當說話結束，指示燈將關閉(沒有顏色)
